今回製作したキットはアオシマの1/700練習巡洋艦鹿島です! 鹿島は1940年に竣工した士官訓練用の練習船です。そのため航海に不慣れな乗員のために船体はずっしりと安定性を重視した作りになっていました。そして訓練用に様々な装備も搭載されていました。そんな鹿島ですが、戦時下では船団護衛任務に就くことが多く、末期には電探、対空、対潜装備の増強が行われました。キットでは終戦時の姿を再現しています。

製作ではキットの他にいくつかデティールアップパーツを使いました。こんな感じですね↓

• 香取型用の純正エッチングパーツ
• ピットロードの新艦船装備セット1
• ピットロードの新艦船装備セット2
• ファインモールドの駆逐艦用アクセサリーセット1
• 真鍮線0.5mm、0.3mm
• ネックレスなどのアクセサリー用の極細チェーン
• ライオンロアの電探エッチングパーツ

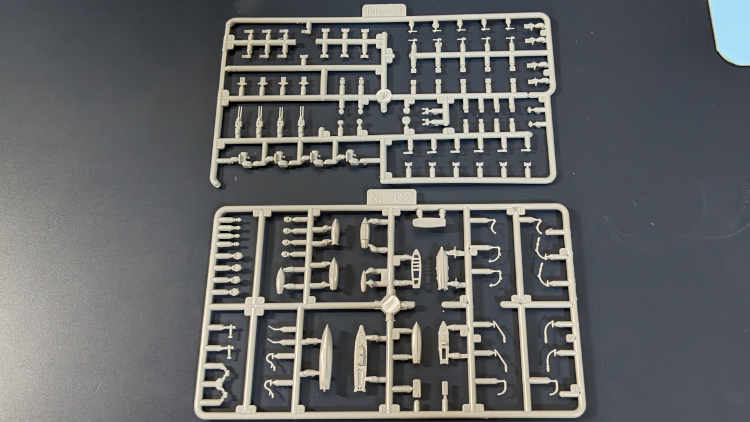

ピットロードの新艦船装備セットは武装や光学機器、艦載艇などを中心に、キットよりも数段上のデティールを実現しているアフターパーツです。
デティールはファインモールドのナノドレッド≧新艦船装備セット>市販のキットといった感じです。
比較的大きめのパーツはナノドレッドレベルの素晴らしいデティールですね。１つのセットに様々な種類の装備が含まれており、ナノドレッドと比べるとリーズナブルな価格になっています。

船体はこんな感じでウォーターラインシリーズの一般的なつくりといったところ。船体はパーツどうしのずれもなくきっちりした感じで好感触。

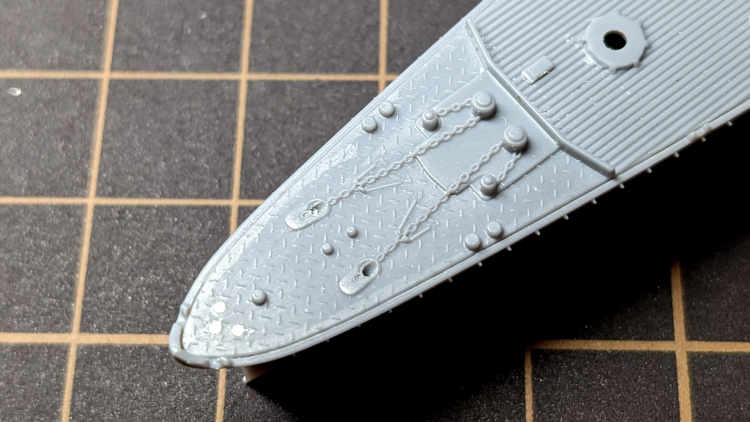

甲板部分は艦首部分に手を加えています。艦首旗竿用の穴を埋めて(いつも真鍮線で旗竿を作るので)、錨鎖を置き換えます。艦首以外は木甲板シートで覆うので特に触っていません。

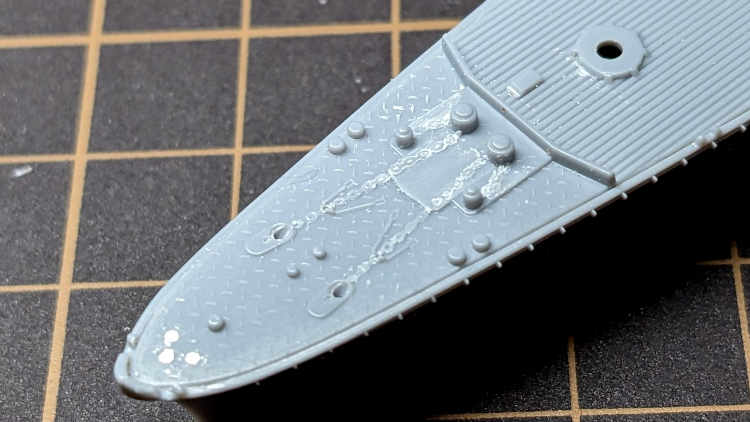

鎖のモールドを削り落としました。平刃のデザインナイフを使うと他の部分を傷つけにくくていいと思います。

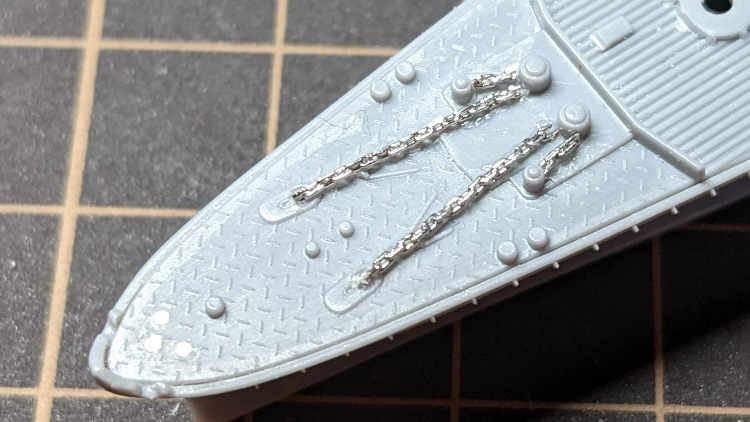

削った部分を極細チェーンで置き換え。ネックレス用のものを使ってます。女性向けのアクセサリー界隈は、精細なチェーンが手ごろな価格で流通しているのでおすすめです。

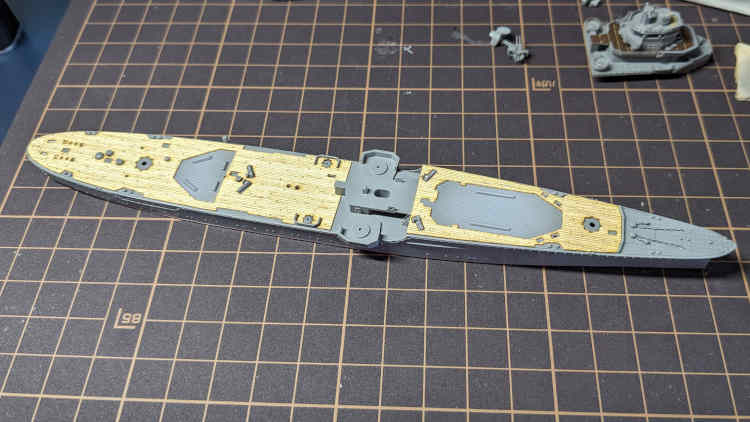

↑後々の写真。船体にグレーを吹いてその上に甲板シートを貼りました。シートはところどころはまりが悪かったりして上手く当てはめるのに少し苦労しました。

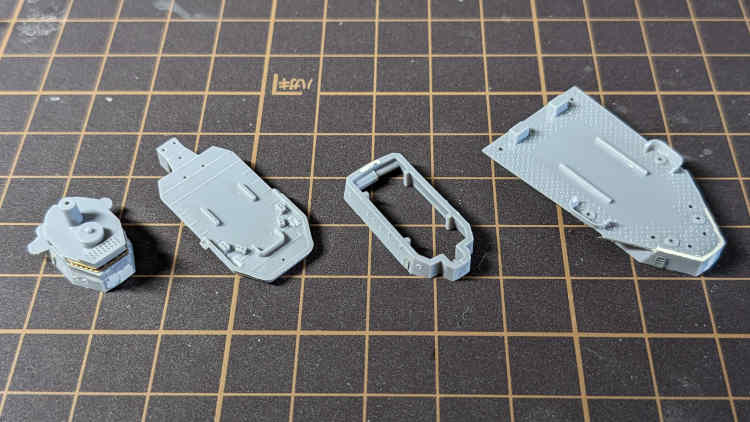

鹿島の艦橋は何層かに分かれています。キットでもそこら辺が上手く表現されています。合わせ目や隙間をパテで埋め、艦橋の窓は純正エッチングパーツを使用しました。

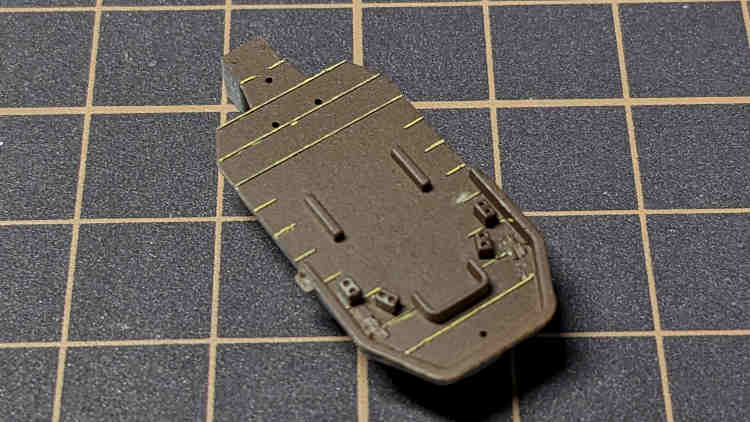

羅針艦橋がある層はリノリウムの床となっています。なので茶色を塗装し、リノリウム押さえは極細の筆で黄土色を塗ってます・・。リノリウムはこの部分だけだったのですが精神をすり減らしました(笑)。

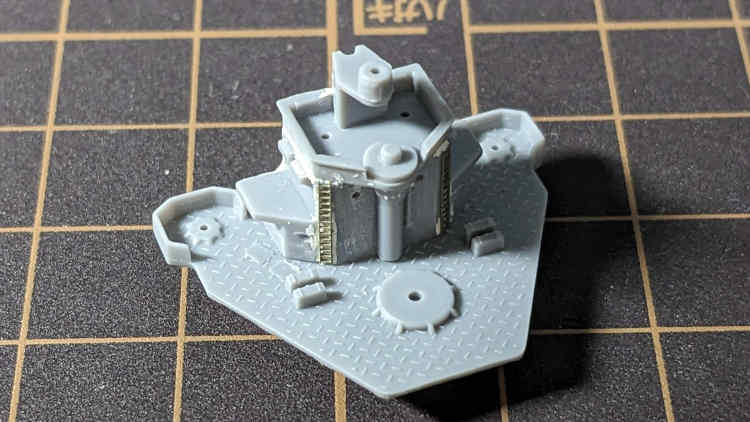

後部艦橋はこんな感じです。127mm高角砲や各種機銃、そして光学機器を後々取り付け予定。

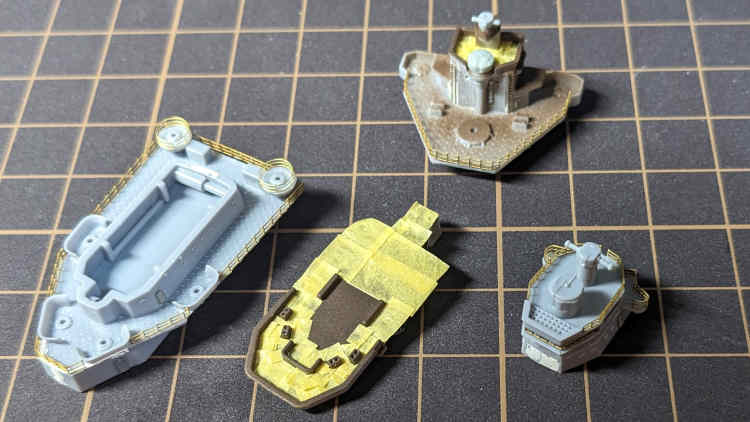

エッチングパーツを取り付けたり、マスキングをしたりしました。これにグレーを塗装します。

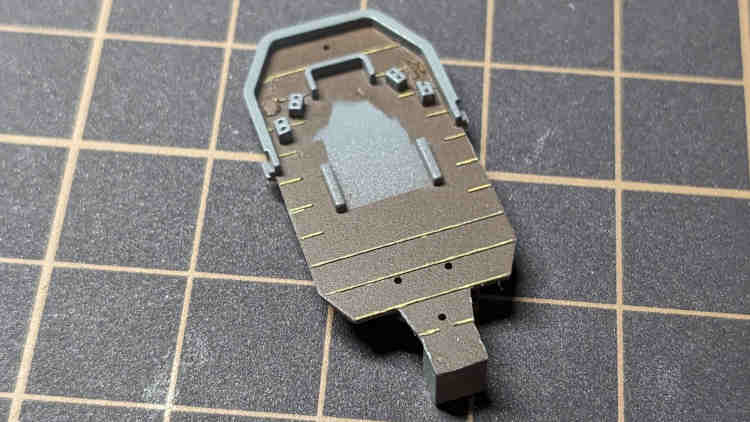

前部艦橋のリノリウムは上手く色分けできてますね、よかったー。あとはそれぞれの層を接着していく感じですね。

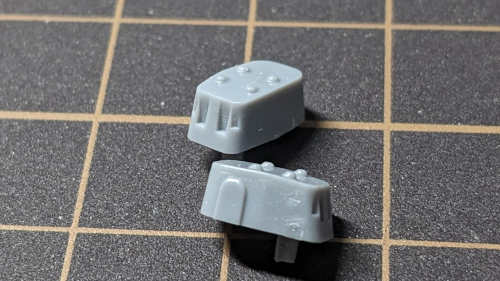

14cm主砲。可もなく不可もなくといったところ。加工は側面の扉をエッチングパーツに置き換えるぐらいですかね～。

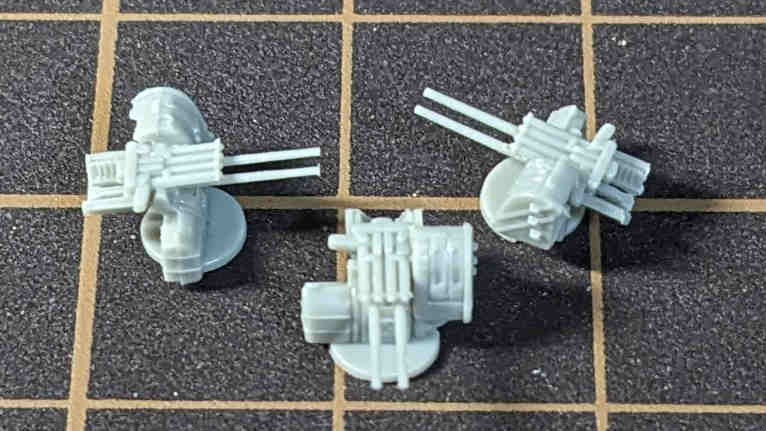

127㎜砲は上で紹介したピットロードの新艦船装備セット1のものを使います。3パーツで構成されるこの高角砲なんですが見てください、このデティール。素晴らしいですね。

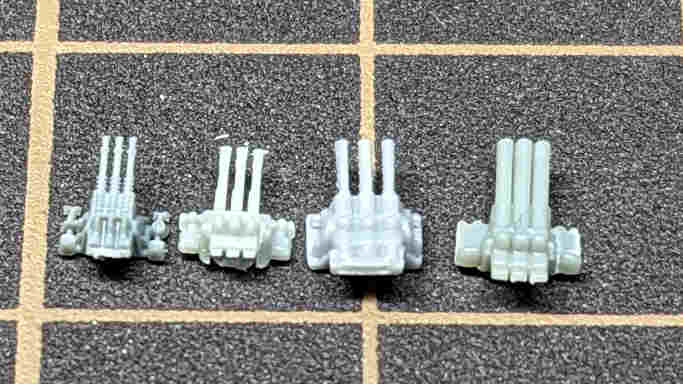

機銃も同じく新艦船装備セット1のものを使います。デティール比較ですが、
左からナノドレッド、新装備セット1、アオシマ、フジミ
になります。ナノドレッドは驚異的ですが、この新装備セットも充分精細ですよね。コスパなどを考えるとすごく魅力的だと思いました。

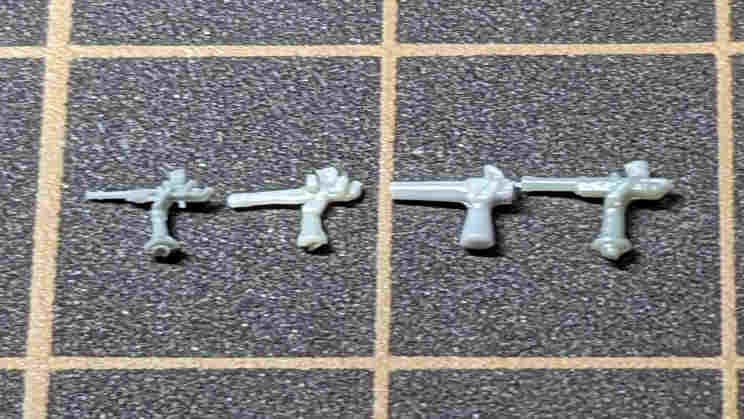

単装機銃です。左からナノドレッド、新装備セット1、アオシマ、フジミです。上に同じくコストと品質のバランスがいいですね！ やるなあ、ピットロード！

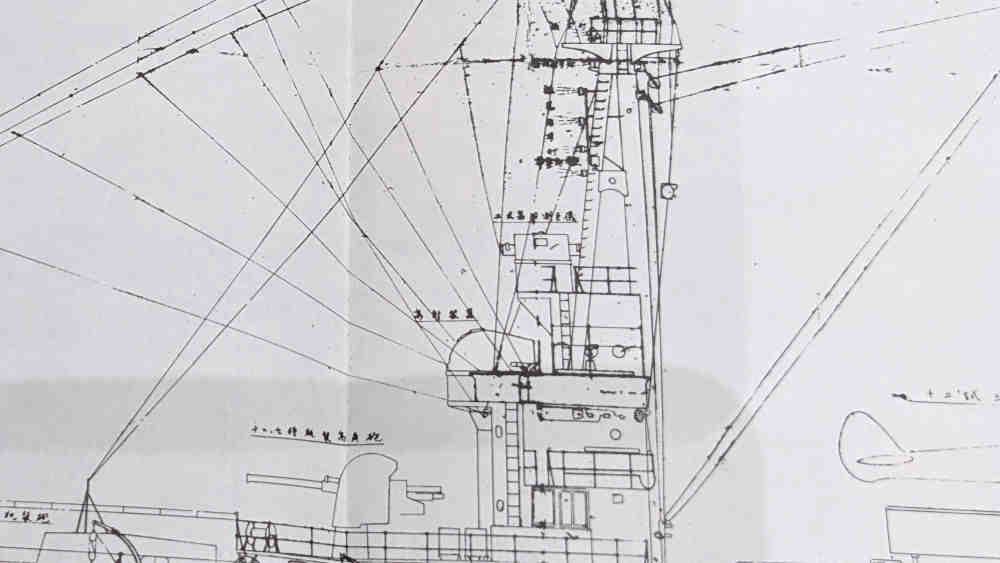

高射装置に関して。これは『昭和造船史 別冊 日本海軍艦艇図面集』の鹿島の艤装図です。127㎜砲右上に高射装置、その上に判読が難しいのですが"２式高角測距儀"とあります。図面は1942年のものなので"2式"でも問題なさそうなのですが、この高角測距儀については調べても出てきませんでした。もし何か知ってらっしゃいましたらコメントで教えていただけるとうれしいです。

-------------------

日本海軍では高角砲の火器管制は、敵機の方向と距離を観測する測距儀と、その情報を元に照準調整や各種計算を行う高射装置の２つの組み合わせにより運用されていました。94式高射装置以前は高射装置と測距儀は別々でした。(グランプリ出版『日本の巡洋艦』より) 鹿島では高射装置に測距儀の出っ張りが見られないので91式高射装置を使用していると思われます。そして自然に考えるなら高角測距儀は4.5mになりますが・・図面はなんだかよくわからないですねぇ(笑)。

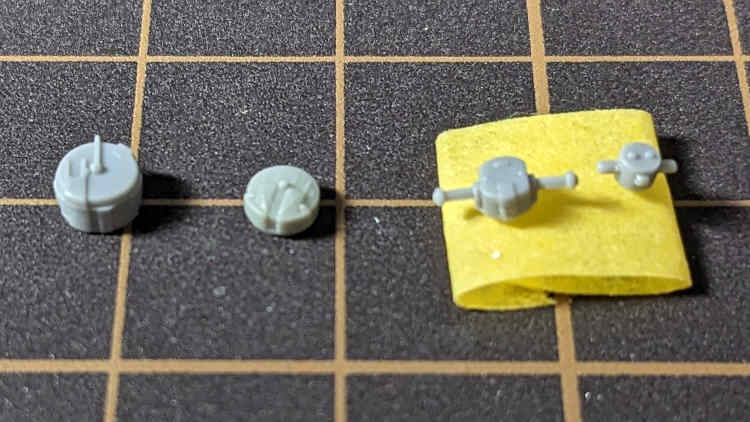

とりあえず上の話は置いといて光学機器についてはこんな感じで。左から艦橋の方位盤照準装置、新装備セット1の91式高射装置、艦橋の4m測距儀、件の謎の高角測距儀、になります。高射装置以外はキットのデティールがよかったのでそのまま使用しました。

-------------------

主砲の管制は測距儀で敵艦との距離を観測し、そのデータを元に方位盤照準装置(射撃指揮所でもある)で主砲の照準、各種データの計算が行われる。方位盤射手が引き金を引くと砲弾が発射される。(グランプリ出版『日本の巡洋艦』より)

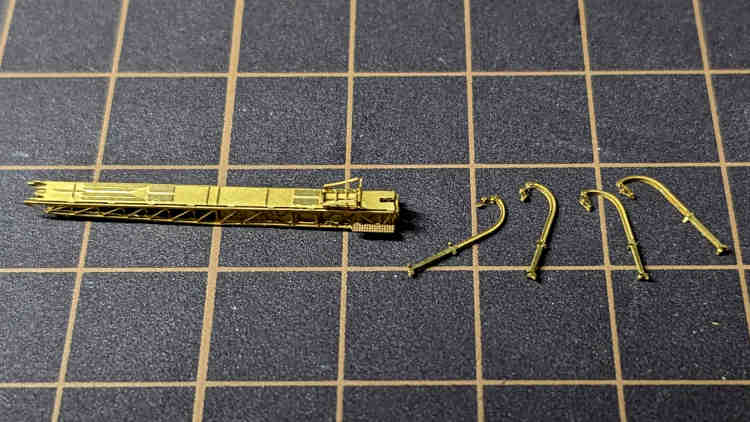

カタパルトやダビッドは純正エッチングパーツの物を使用しています。

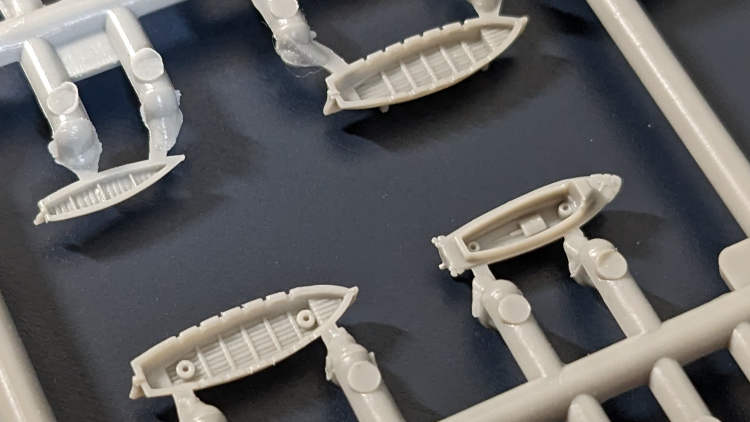

新艦船装備セット2の艦載艇。いいですね。

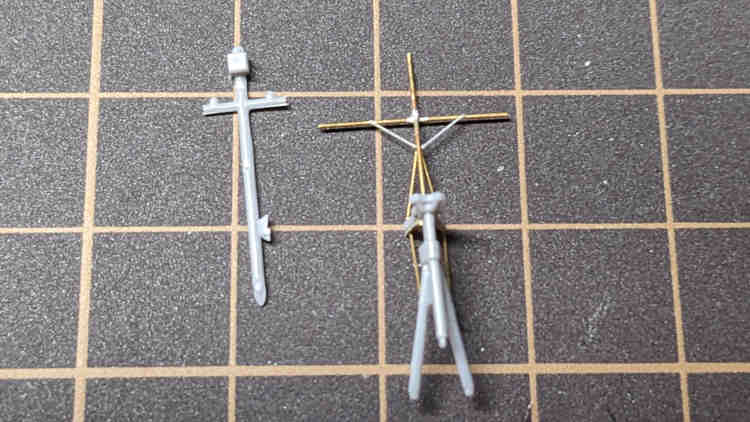

前部、後部ともにもっさり気味の部分を真鍮線に置き換えています。先端部や支えの部分は0.3mmの真鍮線と伸ばしランナーで表現しています。

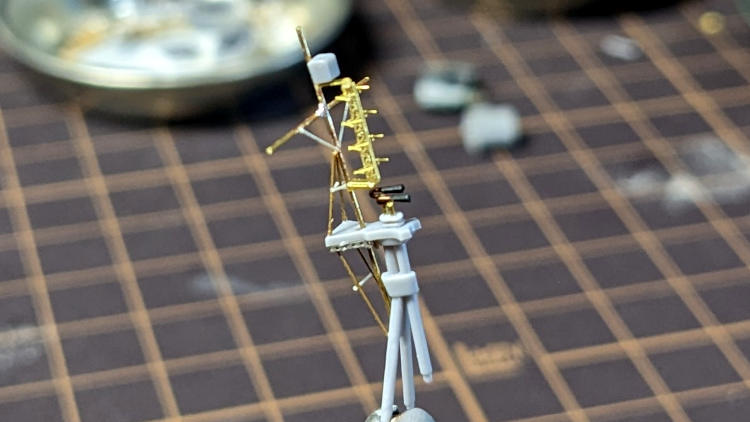

最終的にこんな感じに。13号電探はライオンロア、22号電探は自作しました(駆逐艦竹のページで紹介しています！)。

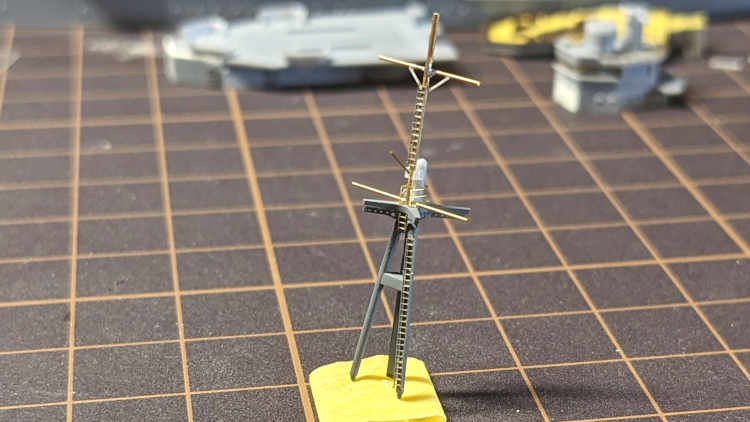

後部マストは先端部や横方向の部分を真鍮線に。そしてはしごもつけています。

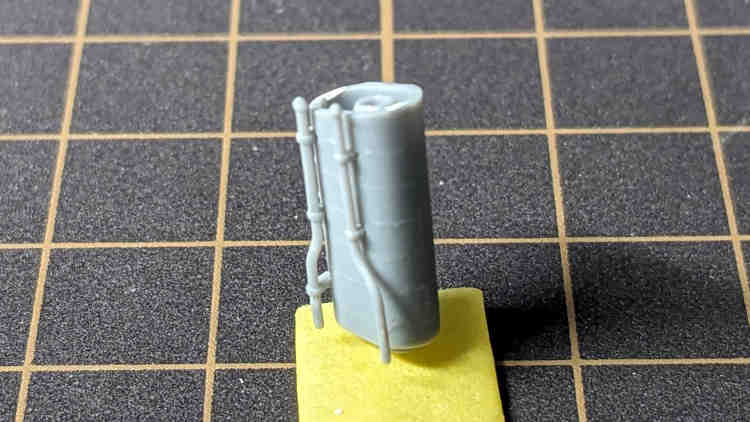

煙突は特に何もする予定はなかったのですがジャッキステーはつけようかなと。モールドを削って・・・

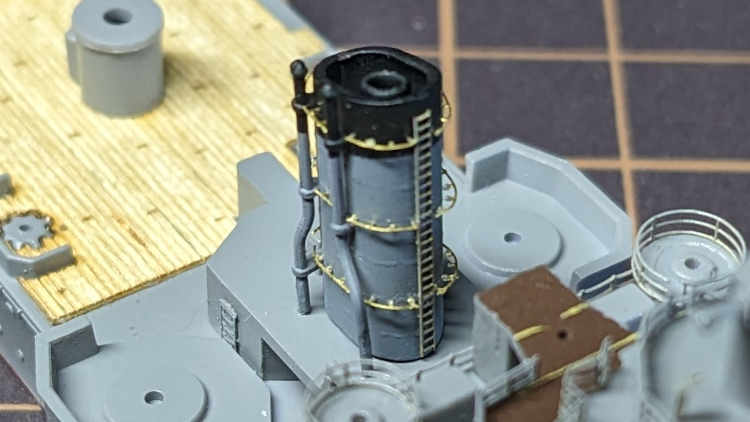

グレーと黒を塗装してからジャッキステー、はしごを付けています。これを筆塗りします。

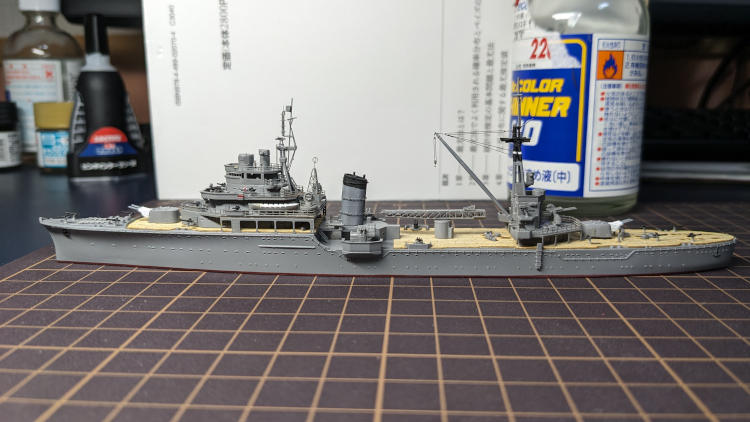

ここまでで大体メインの部分の作業は終わりました！。パーツの取り付けと塗装も大体終わりました。

ちょっと端折りましたが(笑)こんな感じにいい感じになりました！力尽きかけましたが空中線も何とか張りました・・。

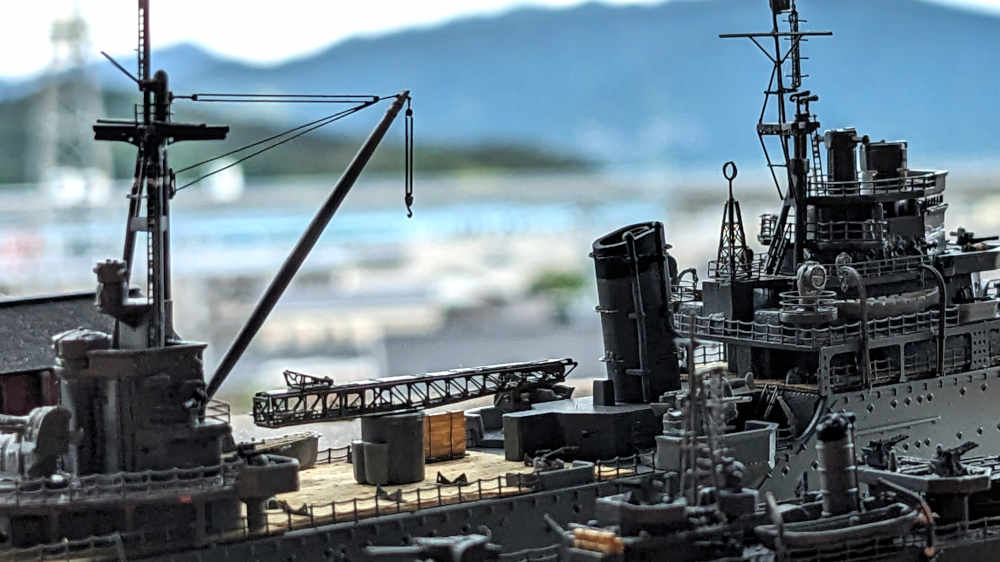

後方からの中央部と艦橋あたりの画がイチ押しです！クレーンのワイヤーはエッチングパーツです！1945年の姿なので木材も積んでいます。プラ棒を重ねて、糸を巻いて表現しています。

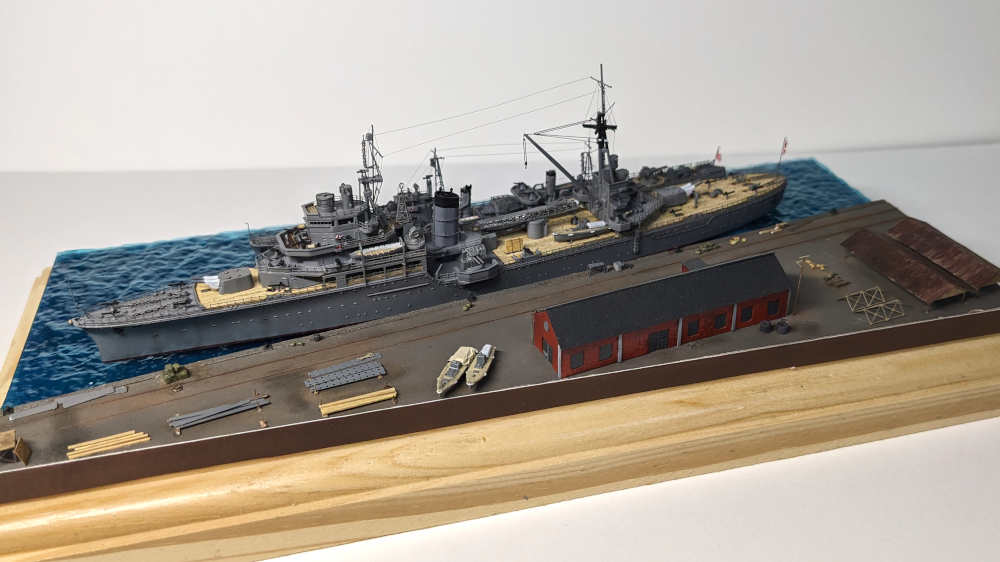

別に作ったジオラマとセットで。下にジオラマのページのリンクがあるのでぜひ見てみてください！！

横の駆逐艦と比べると大きいですね～。

後ろから。すごいいい画！

以上で鹿島の製作紹介を終わります！ここまで見ていただきありがとうございました！
